(一）適用范圍
XQJ系列電纜橋架適用于電壓在10千伏以下的電力電纜，以及控制電纜，照明配電等室內室外架空電纜溝、隧道的敷設。
(二）結構特點與安裝
XQJ系列電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活，安裝標準、處形美觀的特點，對您處的技術改進、擴充電纜、維護檢修帶來方便。

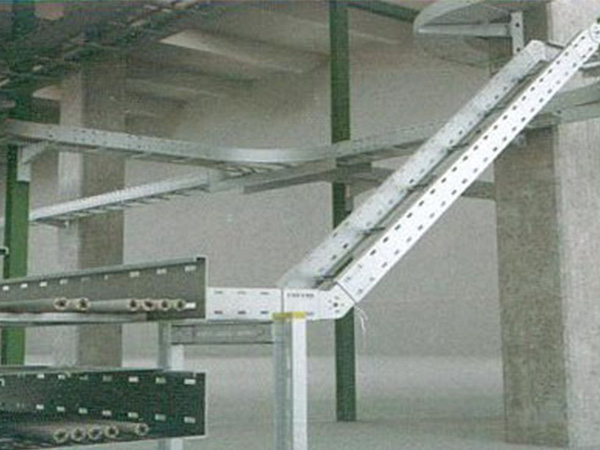

XQJ系列電纜橋架的安裝可因地制宜。可隨工藝管道架空敷設；樓板、染下吊裝、室內外壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝或立裝時,應盡量采用工字鋼立柱兩側對稱敷設。
XQJ系列電纜橋架可水平、垂直敷設：可轉角、T字形、十字形分支；可調寬、調高、變徑。
(三）電纜在電纜橋架上的層次安排
1、電纜橋架層次排列應是弱電流控制在電纜在上層，接著是一般控制電纜，低壓動力電鍛，高壓動力電纜依次往下排。（見下表）這種排列有利于屏蔽干擾、電力電纜冷卻，方便于施工。
2、各層電纜橋架層間的距離為：控制電纜≥200mm、動力電纜≥300mm、機械化敷設電纜≥400mm。
